Irrigreen laistymo sistemos įrengimas

Irrigreen įrengimas

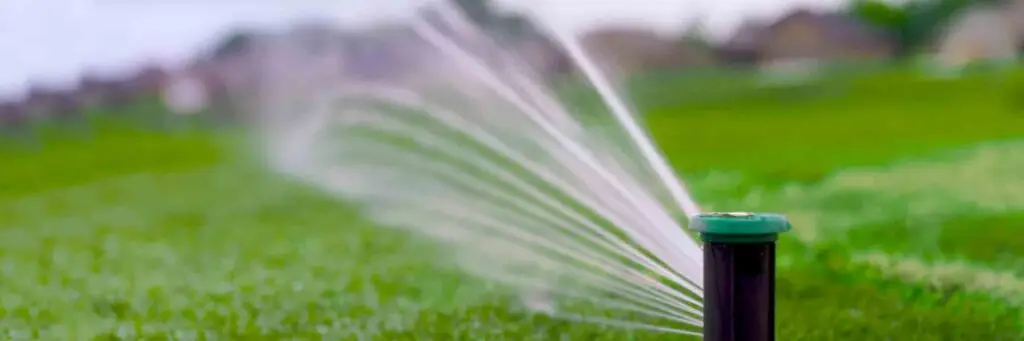

Irrigreen sistemos įrengimas skiriasi nuo tradicinio laistymo, kur purkštuvai dubliuoja vienas kitą, Irrigreen naudoja skaitmeninius purkštukus, kurie paskirsto vandenį tik ten, kur jo reikia, pagal iš anksto nustatytą teritorijos formą.Ji tiksliai ir tolygiai laisto veją ar sodą su minimaliomis vandens sąnaudomis.  Šiame straipsnyje aptarsime, kaip vyksta Irrigreen sistemos diegimas, nuo pasiruošimo ir matavimų iki galutinių programavimo darbų.

Paruošiamieji darbai prieš Irrigreen įrengimą

Prieš pradedant diegti, būtina atlikti kelis svarbius paruošiamuosius žingsnius. Tinkamas pasiruošimas užtikrins, kad sistema veiks efektyviai ir sklandžiai. Šie darbai apima vandens srauto ir slėgio patikrą, purkštukų vietų projektavimą bei vandentiekio sistemos paruošimą.

Vandens debito matavimas

Vandens debito matavimas

Vandens debito matavimas, pirmasis žingsnis, kurį reikia atlikti prieš diegiant Irrigreen sistemą. Nors skaitmeniniai Irrigreen purkštukai gali tiekti nuo 1 iki 40 litrų vandens per minutę (LPM), norint užtikrinti maksimalų purškimo atstumą ir laistymo plotą, jūsų vandentiekio sistema turėtų tiekti bent 30 l/min srautą.

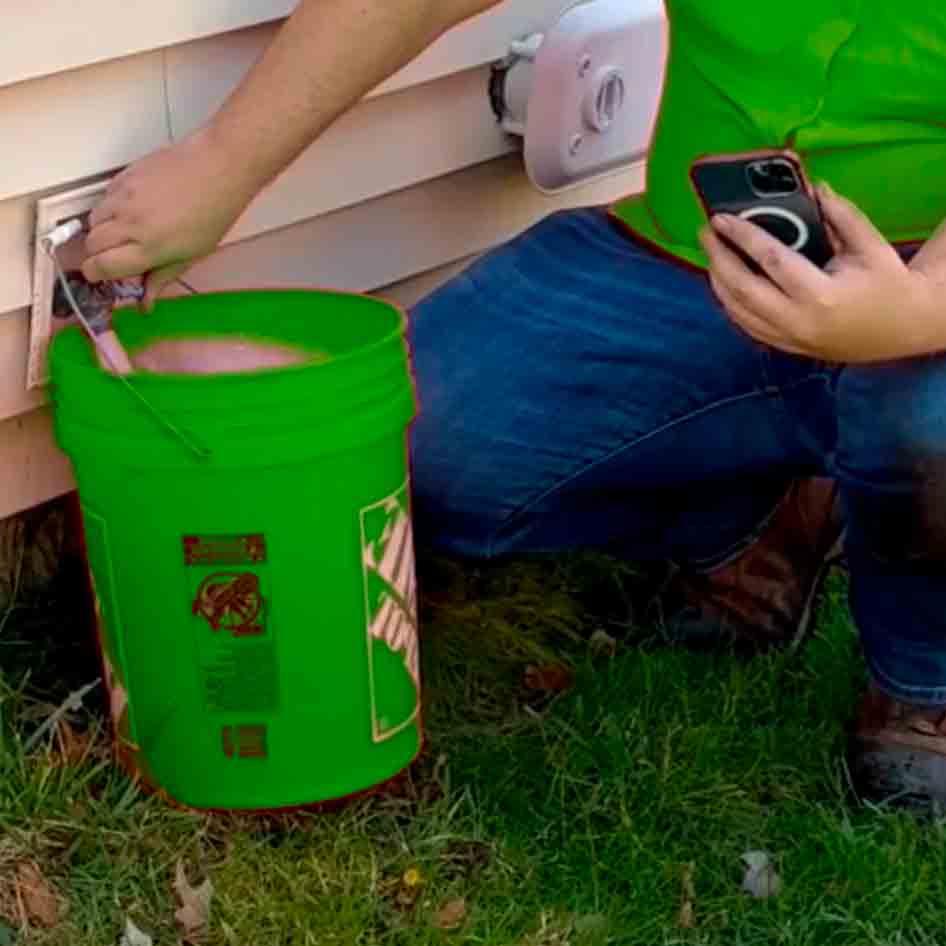

Kaip patikrinti vandens srautą? Tam galima naudoti specialų srauto matuoklį, kuris dažnai turi ir slėgio matavimo funkciją. Matuoklį prijunkite prie lauko čiaupo (pvz., sodo krano), visiškai atidarykite vandenį ir stebėkite rodmenis. Srauto matuoklis parodys, kiek litrų per minutę prateka per čiaupą. Jei neturite srauto matuoklio, yra paprasta alternatyva – kibiro testas. Paimkite 20 litrų kibirą ir laikmatį. Visiškai atsukite lauko čiaupą ir matuokite, per kiek laiko kibiras prisipildys. Jeigu kibiras prisipildo maždaug per 40 sekundes, vandens srautas yra pakankamas 1,8m³. Jei tai užtrunka žymiai ilgiau, vandens srautas gali būti per mažas optimaliam Irrigreen veikimui.

Vandens slėgio patikrinimas

Kitas ne mažiau svarbus žingsnis vandens slėgio matavimas. Irrigreen sistemos veikimui rekomenduojamas pastovus vandens slėgis nuo ~2,8–5,5 bar. Šiame intervale slėgis užtikrina, kad purkštukai veiks tinkamai esant ~3,5 bar., ar didesniam slėgiui bus pasiekti numatyti purškimo atstumai, o neviršijant 5,5 bar. bus apsaugoti jautrūs sistemos komponentai (pvz., skaitmeninio purkštuko slėgio jutiklis).

Norėdami išmatuoti slėgį, naudokite slėgio matuoklį. Jį prijunkite prie to paties lauko čiaupo (galima naudoti ir minėtą kombinuotą srauto bei slėgio matuoklį). Pilnai atsukite vandenį ir pažiūrėkite slėgio rodmenį. Optimalus variantas kai slėgis stabiliai laikosi tarp 2,8–5,5 bar.

  • Jeigu slėgis per žemas (pvz., mažesnis nei 2,8 bar., Irrigreen purkštukų skleidžiamas vandens spindulys gali nepasiekti maksimalaus numatyto nuotolio, zona bus mažesnė nei turėtų. Tokiu atveju gali reikti spręsti slėgio padidinimo klausimą (pvz., įrengti papildomą siurblį).

  • Jeigu slėgis per aukštas (5,5 bar.), kyla rizika pažeisti purkštukų mechanizmus, ypač slėgio jutiklius. Aukštą slėgį galima sureguliuoti naudojant slėgio mažinimo vožtuvą (reduktorių), kad jis patektų į saugų intervalą.

Pastebėtina, kad miesto vandentiekio slėgis dažniausiai atitinka šiuos reikalavimus ir būna pastovus. Tuo tarpu vanduo iš šulinio ar kitų alternatyvių šaltinių gali turėti ne tik nepakankamą slėgį, bet ir labai svyruoti. Tokiu atveju labai praverčia papildoma įranga: siurblys pastoviam slėgiui palaikyti arba reguliuojantis vožtuvas slėgiui riboti. Be to, Irrigreen siūlo specialų purkštukų modelio atnaujinimą XP purkštukus, kurie turi integruotą slėgio reguliavimo galimybę. Šie purkštukai gali kompensuoti maždaug 0,5 — 1 bar slėgio neatitikimus kiekvienoje galvutėje, todėl jei jūsų sistemoje slėgis šiek tiek svyruoja (bet bendrai yra artimas normai).

Purkštukų projektas ir sistemos paruošimas

Purkštukų projektas ir sistemos paruošimas
Purkštukų projektas

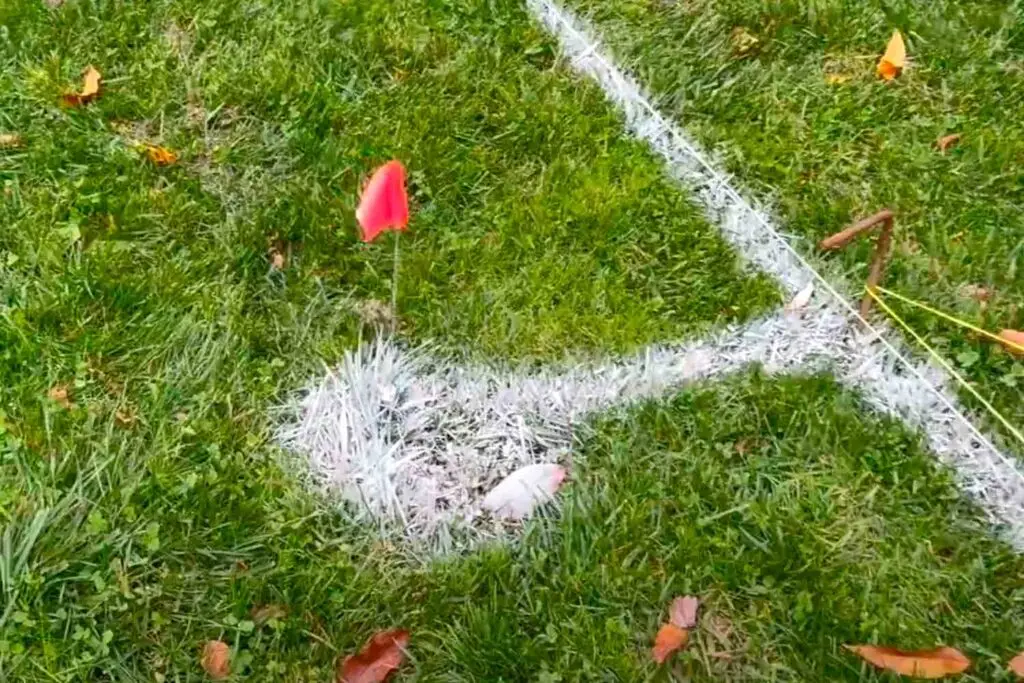

Turėdami tinkamą vandens srautą ir slėgį, galite suplanuoti, kur išdėstysite Irrigreen purkštukų galvutes savo sklype. Kadangi Irrigreen purkštukai yra skaitmeniniai ir kiekvienas gali aprėpti didesnį plotą su tiksliai suformuotu kontūru, jų paprastai reikės mažiau nei tradicinių. Gamintojas suteikia įrankius planavimui, specialų skaitmeninį planavimo įrankį (angl. quoting tool), kuriame galite modeliuoti savo sklypo zonas. Jei tokio įrankio neturite, tiks ir tradicinis metodas, paženklinkite planuojamas purkštukų vietas mažomis vėliavėlėmis ar kuoliukais ir pamatuokite atstumus matavimo juosta. Purkštukų išdėstymas turėtų užtikrinti, kad visas norimas plotas bus pasiekiamas vandens srove.

Be vietų suplanavimo, prieš klojant vamzdžius verta atlikti ir kitą parengiamąjį veiksmą, vamzdyno praplovimą. Jeigu naudojate esamą ar naujai paklotą vandentiekio atšaką, prieš prijungiant purkštukus pravartu praleisti vandens per vamzdį ir išplauti visus nešvarumus, smėlį ar šiukšles. Taip apsaugosite Irrigreen purkštukus nuo galimų užsikimšimų ar pažeidimų dar pačioje veikimo pradžioje.

Irrigreen montavimas: valdiklio ir purkštukų įrengimas

Atlikus pasiruošimo darbus, galima pereiti prie pačios Irrigreen sistemos įrengimo. Diegimo procesą sudaro dvi pagrindinės dalys, valdymo valdiklio instaliacija (ir bet kokių papildomų laidų bei jutiklių prijungimas) ir pačių purkštukų galvučių montavimas su vamzdynu. Vienas iš Irrigreen sistemos privalumų, supaprastintas montavimas dėl mažesnio vamzdžių kiekio.

Valdiklio instaliacija ir jutiklių prijungimas

Pradėkite nuo Irrigreen išmaniojo valdiklio sumontavimo. Valdiklis paprastai tvirtinamas patalpoje arba lauke dėžėje, kur jis bus apsaugotas nuo oro sąlygų. Svarbu parinkti vietą netoli elektros šaltinio ir Wi-Fi ryšio zonoje, nes valdiklis jungiasi prie interneto per belaidį ryšį. Interneto ryšys reikalingas tam, kad galėtumėte valdyti sistemą nuotoliniu būdu per programėlę ir kad sistema galėtų gauti orų sąlygų duomenis automatiniam režimui.

Jei planuojate naudoti papildomus įrenginius, tokius kaip lietaus daviklius, dirvožemio drėgmės jutiklis ar vandens srauto jutiklis, arba jei jūsų sistemoje yra pagrindinis vožtuvas (valdomas elektromagnetu) ar norite integruoti kelias tradicines zonas, Irrigreen valdiklis turi tam skirtus jungimo gnybtus. Valdiklio viduje (nuėmus apatinę dangtelio plokštę) rasite gnybtus, prie kurių galima prijungti.

  • Jutiklius: lizdai pažymėti S1 ir S2 skirti, lietaus arba srauto jutikliams. (Lietaus jutiklis sustabdo veikimą, jei lyja, dirvožemio drėgmės jutiklis, jei dirva pakankamai drėgna, o srauto jutiklis stebi vandens tėkmę sistemoje.)

  • Pagrindinį vožtuvą arba siurblį: jungtis M (arba MV/PUMP, priklausomai nuo valdiklio modelio) skirta valdyti pagrindinį magistralinio vamzdyno vožtuvą arba vandens siurblį. Valdiklis duos komandą atidaryti šį vožtuvą (ar įjungti siurblį) prieš pradedant drekinimą ir uždaryti jam pasibaigus.

  • Papildomas tradicines zonas: gnybtai sunumeruoti 1, 2, 3 ir t.t. (iki 8 arba 12, priklausomai nuo valdiklio versijos) leidžia prijungti tiek tradicinių elektromagnetinių vožtuvų, jei norėtumėte vykdyti senaisiais purkštuvais ar lašelinėmis linijomis. Tai ypač naudinga, jei Irrigreen sistemą diegiate palaipsniui arba derinate su esama sistema.

  • Maitinimo laidas: visi prijungti vožtuvai ir jutikliai turi bendrą ( — ) laidą, jungiamą prie bet kurio iš bendrų gnybtų, pažymėtų C (common).

Pajungus reikiamus laidus, valdiklis paruoštas darbui. Daviklius ar papildomus vožtuvus galėsite aktyvuoti sistemos programėlėje, nurodydami, kuris gnybtas kam naudojamas (pvz., priskirti S1 gnybtą lietaus jutikliui ir pan.). Įjungus lietaus arba drėgmės jutiklį, sistema automatiškai sustabdys lyjant ar esant pakankamai drėgmei dirvoje. Srauto jutiklis padės stebėti vandens sunaudojimą ir aptikti galimus nuotėkius.

Purkštukų galvučių montavimas ir vamzdynas

Sekantis etapas, purkštukų galvučių montavimas ir jų sujungimas su vandentiekio vamzdynu. Irrigreen sistemoje taikomas unikalus vieno vamzdžio principas, vietoje tradicinės schemos, kur vamzdynas išvedžiojamas pro daugelį purkštukų aplink visą sklypą, čia naudojamas vienas magistralinis vamzdis, kuris eina per visas zonas ir atsišakoja į kiekvieną skaitmeninį purkštuką. Dėl to bendras vamzdžių ilgis ir kasimo darbai sumažėja apie 80%.

Purkštukų montavimo žingsniai:

  1. Vamzdyno klojimas: Paklokite pagrindinį vamzdį per numatytas zonas pagal ankstesnį planą. Naudokite kokybiškus laukui skirtus vamzdžius, atitinkančius reikiamą diametrą (dažniausiai ~1 colio diametro, kad būtų pakankamas srautas). Ties taškais, kur bus purkštukai, įrenkite atsišakojimus (trišakius su 3/4 colio vidiniu sriegiu purkštuko prijungimui).

  2. Lankstaus pajungimo naudojimas: Irrigreen rekomenduoja naudoti specialias lankstaus vamzdelio (angl. flex pipe) atkarpas purkštukų prijungimui prie pagrindinio vamzdžio. Lankstus pajungimas palengvina montavimą – purkštuko galvutę bus lengviau išlyginti su žemės paviršiumi, taip pat ji turės šiokį tokį lankstumą, jei gruntas šiek tiek pasėstų. Prijunkite lankstų vamzdį prie trišakio jungties.

  3. Jungčių paruošimas: Vamzdžio ir purkštuko sujungimui reikės srieginių adapterių. Į 3/4 colio sriegį (kur suksis purkštukas) įsukite atitinkamą adapterį. Jo sriegį prieš įsukant rekomenduojama 4–5 kartus apsukti teflono juosta – tai užtikrins sandarų sujungimą ir apsaugos nuo pratekėjimo. Sukdami adapterį naudokite veržliaraktį, priveržkite tvirtai, bet ne per stipriai (kad nesugadintumėte sriegio).

  4. Vamzdyno praplovimas: Prieš montuodami pačias purkštukų galvutes, būtinai trumpai atsukite vandenį ir praplaukite naujai paklotą vamzdyną. Kaip minėta anksčiau, tai išneš visas šiukšles, kurios galėjo patekti montavimo metu.

  5. Purkštuko galvutės pritvirtinimas: Dabar prijunkite Irrigreen purkštuko galvutę prie adapterio. Irrigreen purkštukai turi 3/4 colio srieginę jungtį apačioje; ją tiesiogiai sukite ant paruošto adapterio. Šioje jungtyje teflono juostos paprastai nebereikia, nes purkštuko korpuse yra tarpinė. Sukite ranka iki galo, tuomet šiek tiek paveržkite raktu, kad jungtis būtų tvirta.

  6. Purkštuko lygio sureguliavimas ir užkasimas: Įsitikinkite, kad purkštuko galvutė yra viename lygyje su žemės paviršiumi (arba vos žemiau, kad netrukdytų vejapjovei). Užpilkite iškastą duobutę žemėmis, palikdami prieigą prie purkštuko dangtelio. Galvutės viršus (žalias dangtelis) turėtų likti matomas arba lengvai surandamas.

  7. Elektrinio kabelio prijungimas: Kiekviena Irrigreen purkštuko galvutė yra skaitmeninė, todėl ją reikia sujungti su valdikliu elektriniu kabeliu, kad gautų maitinimą ir valdymo signalus. Tam naudojamas specialus daugiagyslis lauko kabelis, einantis nuo valdiklio per visas purkštukų galvutes (dažnai tiesiamas kartu su vamzdžiu). Prijunkite kiekvienos purkštuko galvutės laidus prie šio magistralinio kabelio pagal Irrigreen instrukciją – paprastai viena laido gysla jungiasi prie purkštuko „signalo“ gnybto, o bendra (grįžtamoji) gysla – prie visų purkštukų bendro gnybto. Naudokite vandeniui atsparias sujungimo jungtis (gilzas), kad laidų sujungimai būtų izoliuoti nuo drėgmės po žeme.

  8. Linijos tęstinumo patikra: Sumontavus visas purkštukų galvutes ir sujungus laidus, rekomenduojama patikrinti, ar visa grandinė tinkamai veikia. Įjunkite Irrigreen programėlę telefone, eikite į meniu „Daugiau“ (More) ir pasirinkite „Testuoti ir aptikti“ (Test and Detect). Valdiklis nuskaitys visą prijungtą liniją ir aptiks, kiek purkštukų galvučių yra prijungta. Jei visos galvutės rodomos kaip „nepriskirtos“ (dar nepridėtos jokiai zonai), vadinasi, elektros grandinė nenutrūkusi. Programėlėje taip pat galite pasirinkti funkciją „Testuoti jungtis“ (Test Connections), kuri patikrina, ar kiekviena galvutė tinkamai gauna signalą. Jei viskas sujungta gerai, kiekviena galvutė „atsilieps“ testui. Jeigu kuri nors galvutė nerodoma arba testas rodo klaidą (pvz., „open line“ – atvira grandinė, nutrūkęs laidas), dar kartą patikrinkite atitinkamos galvutės jungtis ir laidus.

Purkštukų zonų priskyrimas ir sistemos programavimas

Baigus fizinį montavimą, laikas Irrigreen sistemą sukonfigūruoti programiškai, priskirti purkštukų galvutes tam tikroms zonoms ir nustatyti jų parametrus. Visa tai atliekama naudojant išmaniąją programėlę, todėl procesas gana paprastas ir lankstus.

Irrigreen valdymas ir zonų nustatymas

Purkštukų priskyrimas zonoms: Atidarykite Irrigreen valdymo programėlę ir eikite į skiltį „Zonos“ (Zones). Kiekviena zona atitinka atskirą purkštuko galvutę arba jų grupę, kuri veiks kartu. Paspauskite mygtuką „+“ (pridėti naują zoną). Valdiklis automatiškai nuskaitys visą prijungtą liniją ir ekrane parodys visas dar nepriskirtas purkštukų galvutes. Jeigu valdiklis turi dvi atskiras kabelio linijas (kai instaliacijoje naudojote du magistralinius kabelius skirtingoms teritorijos dalims), pirmiausia bus rodomos pirmos linijos galvutės; antra linija bus skenuojama po to, kai priskirsite visas pirmos linijos galvutes.

Matysite nepriskirtų purkštukų sąrašą (jų identifikatorius). Šis sąrašas gali būti ne eilės tvarka pagal fizinę išdėstymo padėtį, todėl turėsite nustatyti, kuri galvutė yra kuri. Yra du būdai priskirti galvutes konkrečioms zonoms:

  • Su Bluetooth funkcija: Kai kurios Irrigreen purkštukų galvutės turi integruotą Bluetooth ryšį. Prieikite su telefonu prie konkretaus purkštuko (virš jo žalio dangtelio) ir programėlėje pamatysite stiprėjančias prisijungimo indikacijas, leidžiančias lengvai atpažinti, kuriai zonai priskiriate būtent tą galvutę. Pasirinkite ją programėlėje ir priskirkite zonai pavadinimą (pvz., kiemo kairys šonas).

  • Be Bluetooth (naudojant „Identify“ funkciją): Jei purkštukų galvutės neturi Bluetooth, programėlėje pasirinkite funkciją Identifikuoti (Identify) ir aktyvuokite nežinomą galvutę. Kai kuri galvutė programėlėje parodoma kaip aktyvuota, jos žalios spalvos dangtelis pradės suktis (trumpai, po žeme tai girdėsis arba bus matoma). Aptikę, kuri fizinė galvutė suveikė (pradėjo suktis), programėlėje pažymėkite tą galvutę ir spauskite Atlikta (Done), priskirdami jai zoną. Taip praeikite per visas galvutes, kol kiekviena bus priskirta atskirai zonai.

Zonų formos programavimas — Didžiausias Irrigreen skirtumas nuo įprastų sistemų, tai kaip nustatoma aprėptis. Kiekviena skaitmeninė purkštuko galvutė laisto tik jai priskirtą zoną, neužliedama nereikalingų plotų. Programėlėje, pasirinkus konkrečią zoną, jums bus pateiktas planavimo ekranas. Ten galėsite įvesti ribas, paeikite palei vejos kraštą ar tos zonos ribą, kurią norite laistyti, ir programėlėje pažymėkite tašką kaskart, kur reikia pasukti purškimą. Irrigreen sistema sujungs šiuos taškus tiesiomis linijomis, tarsi žaistumėte sujunk taškus žaidimą, ir sudarys uždarą daugiakampį, būtent tą formą, kurią reikės palaistyti. Pavyzdžiui, jei zona yra pusapskritimio formos gėlynas, pažymėję keletą taškų palei jo kraštą, sistema nubrėš puslankį. Tokiu būdu nevyksta persidengiantis laistymas, kiekviena zona gauna tik tiek vandens, kiek jai reikia, ir tiksliai ten, kur reikia.

Grafikas. Sukūrus zonas ir nustačius jų formą, galima sudaryti tvarkaraštį. Programėlėje nustatykite, kuriomis savaitės dienomis ir kokiu laiku turi laistyti atskiros zonos. Pavyzdžiui, galite nustatyti, kad veja pirmadieniais, trečiadieniais ir penktadieniais anksti ryte. Taip pat nustatykite kiekvienos zonos trukmę, kiek minučių purkštukas laistys tą zoną per kiekvieną sesiją.

Automatinis režimas pagal orus: Irrigreen valdiklis ir programėlė palaiko išmanų valdymą. Sistema, naudodama interneto orų prognozių duomenis (arba prijungtus jutiklius), gali automatiškai koreguoti kiekius. Ši funkcija (Auto Water) apskaičiuoja, kiek vandens reikia kiekvienai zonai atsižvelgiant į neseniai iškritusį lietų, oro temperatūrą, drėgmę ir kitus veiksnius. Tai leidžia išvengti perteklio, jūsų veja bus laistoma tik tiek, kiek būtina, taupant vandenį ir užtikrinant sveiką augalijos būklę.

Gedimų šalinimas ir naudingi patarimai

Įdiegus ir suprogramavus Irrigreen sistemą, verta žinoti keletą patarimų, kurie gali praversti eksploatacijos metu arba baigiant diegimo darbus:

  • Neatpažįsta purkštukų galvutės: Jeigu programėlėje po montavimo nematote kurio nors purkštuko (pvz., tik 3 zonos vietoje 4), patikrinkite tos galvutės laido sujungimą. Gali būti laidas atsilaisvinęs arba blogas kontaktas, trukdantis galvutei komunikuoti su valdikliu.

  • Open line ar timeout klaidos: Programėlėje gali pasirodyti klaidos pranešimas, kad tam tikra zona neatsako (laiko limitas) arba kad linija atvira. Tai reiškia, kad signalo grandinė nutrūko. Dažnai taip nutinka, jei kur nors pažeistas kabelis arba nekontaktuoja jungtis. Pavyzdžiui, jei ketvirta zona meta klaidą, o zonų sąraše apskritai nerodo ketvirtos galvutės informacijos, didelė tikimybė, kad problema yra ties trečios ir ketvirtos galvutės, galbūt ten nutrūko laidai. Tokiu atveju reikėtų atkasti tą vietą ir sutvarkyti sujungimus.

  • Netolygus vandens srautas: Jei pastebite, kad koks nors purkštukas laisto silpniau arba nepasiekia numatyto ploto, dar kartą patikrinkite vandens slėgį sistemoje. Įsitikinkite, kad visi vožtuvai yra pilnai atidaryti, filtras (jei įrengtas) nėra užsikimšęs. Taip pat patikrinkite, ar purkštuko purškimo anga nėra užsikimšusi (nors Irrigreen purkštukai turi filtravimo elementus, didelės šiukšlės gali patekti, jei sistema nebuvo gerai išplauta).

  • Programėlės ryšio klausimai: Jei negalite prisijungti prie valdiklio arba jis rodomas kaip nepasiekiamas, patikrinkite savo Wi-Fi ryšį, maršrutizatoriaus veikimą. Gali tekti sustiprinti Wi-Fi signalą lauke arba ten, kur sumontuotas valdiklis. Įsitikinkite, kad valdikliui suteiktas pastovus maitinimas ir jis įjungtas.

Irrigreen diegimas, tai inovatyvus sprendimas, reikalaujantis kruopštaus paruošimo, tačiau suteikiantis ženklius pranašumus eksploatacijoje. Teisingai sumontuota ir suprogramuota Irrigreen sistema užtikrins, kad jūsų veja ar sodas bus laistomi tiksliai ir taupiai. Nors diegimo metu tenka atsižvelgti į vandens srauto ir slėgio reikalavimus bei išmokti naudotis išmaniąja programėle, galutinis rezultatas, žalesnė veja, mažesnės vandens sąnaudos ir išmanus, priežiūros beveik nereikalaujantis procesas, tikrai vertas pastangų.
